대형PCB 전문 수리장비 Rework System BK-i510

대형 PCB수리가 가능한 리웍장비로 리젠아이에서 제작한

제품 동영상 - 대형PCB 전문 수리장비 Rework System BK-i510
제품 이미지 - 대형PCB 전문 수리장비 Rework System BK-i510
셀러명
주식회사 리젠아이
기업유형
제조업
주요품목
전자응용 공작기계
전화번호
0504-3179-6278
file_download제품 카탈로그 다운로드
제품 카탈로그 다운로드 시 해당 셀러에게 알림이 표시됩니다.(표시정보 : 기업명, 부서, 이름, 직위)
셀러에게 문의하기
spinner
제품개요
제품명
대형PCB 전문 수리장비 Rework System BK-i510
모델명
BK-i510
제조국가
한국
제조사
주식회사 리젠아이

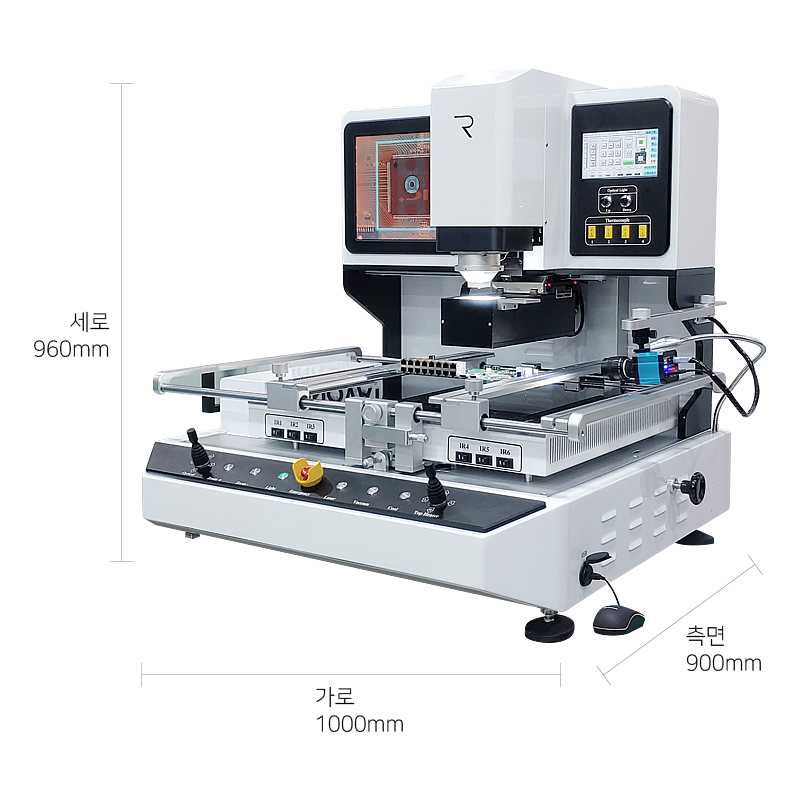

사이즈
1000x900x960  (가로x세로x높이) ()
중량(무게)
110
제품소개

리웍장비의 최강자 BK-i510
대형 PCB 및 프로브카드 수리가 가능한 고사양 장비

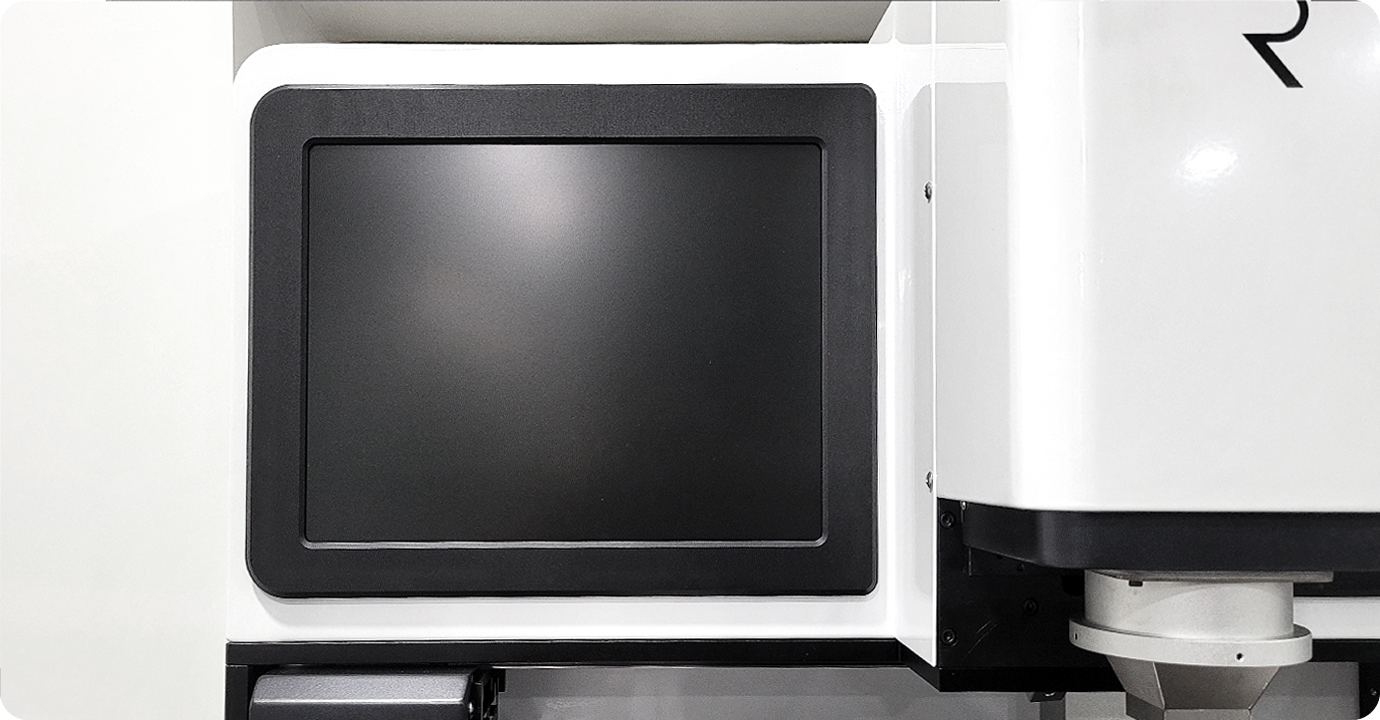

광학비전과 카메라 노출부위를
한번에 볼 수 있는 모니터
수리작업 시 육안으로 보기 힘든 부위를 모니터로 식별가능
* 작업 시 꼭 확인해야 할 부분을 놓치지 않고 체크가 쉽게 이루어 집니다

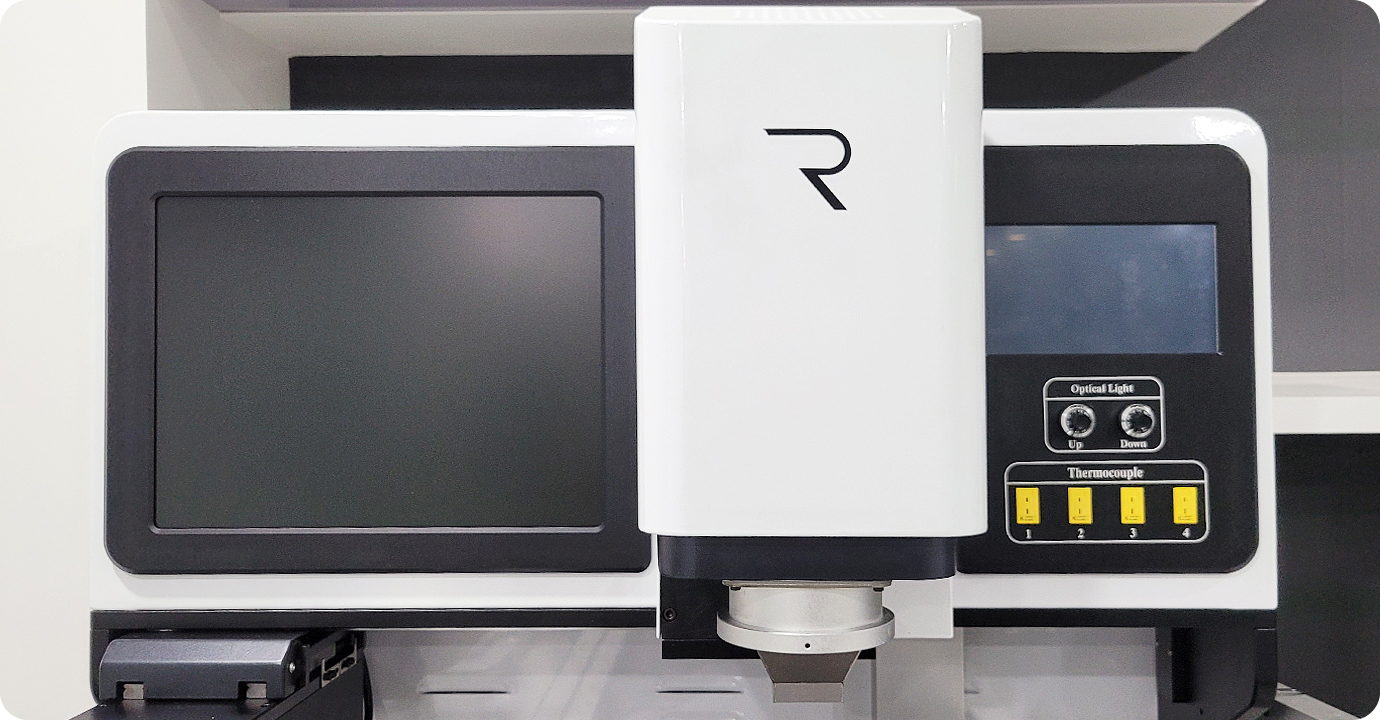

부품의 흡입 및 센서역할을 하는
BK-i510 상부히터
상부히터의 흡입노즐은 센서의 역할/부품을 흡입하는 역할로 2가지 기능
* 여러가지 종류의 노즐을 제공합니다

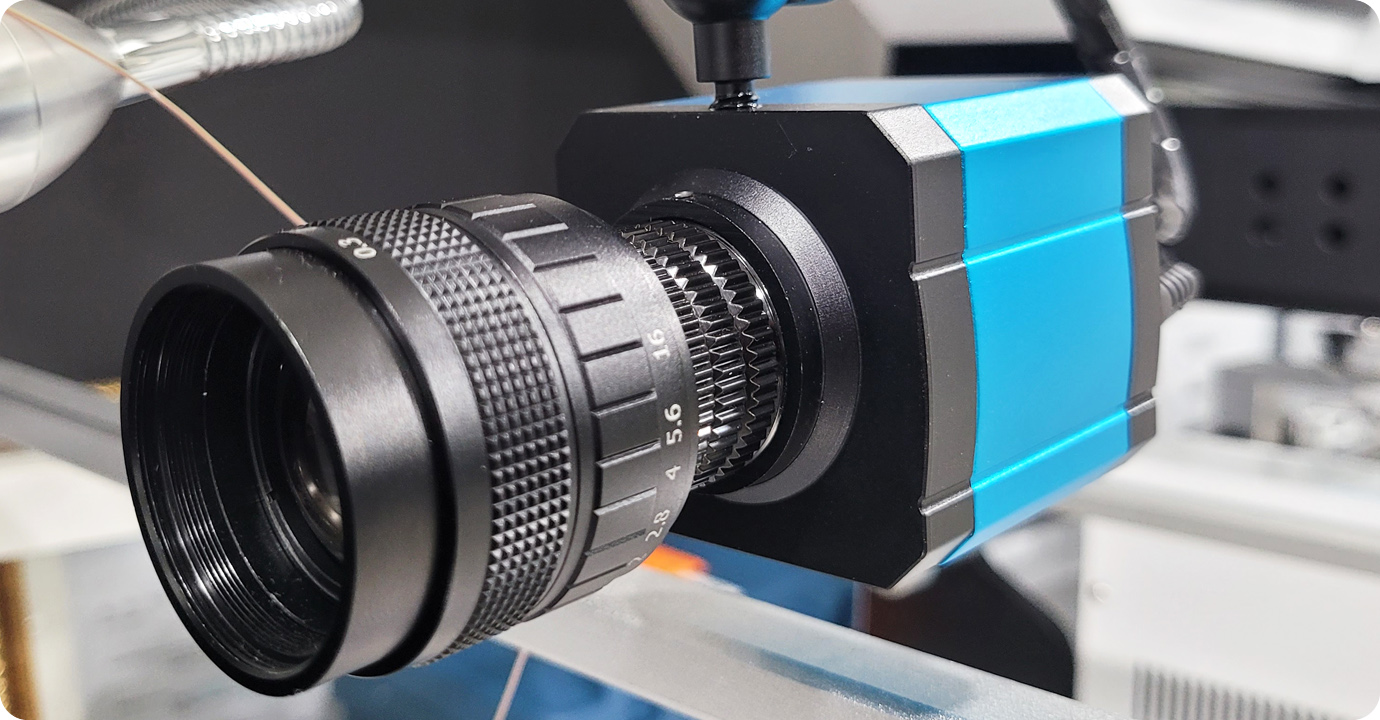

부품이 실장 될 때 내려않은 것을
확인 할 수 있는 외장카메라
상부 좌측 모니터 화면으로 작업 상황을 확인 하실 수 있습니다.

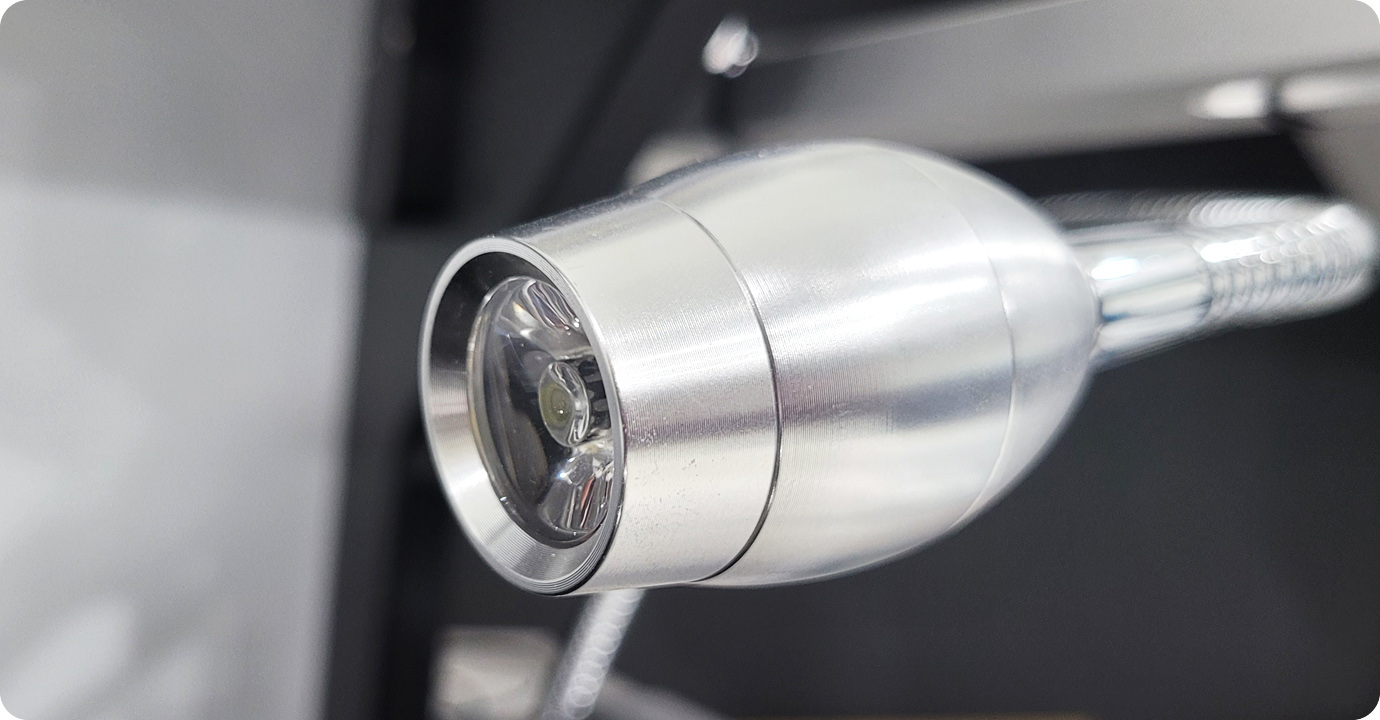

LED LIGHT, 카메라의
시인성을 플러스 해주는 라이트
카메라를 이용하여 모니터를 보게 될 때 더욱 선명한 영상을 보여주게 도와주는 라이트입니다.

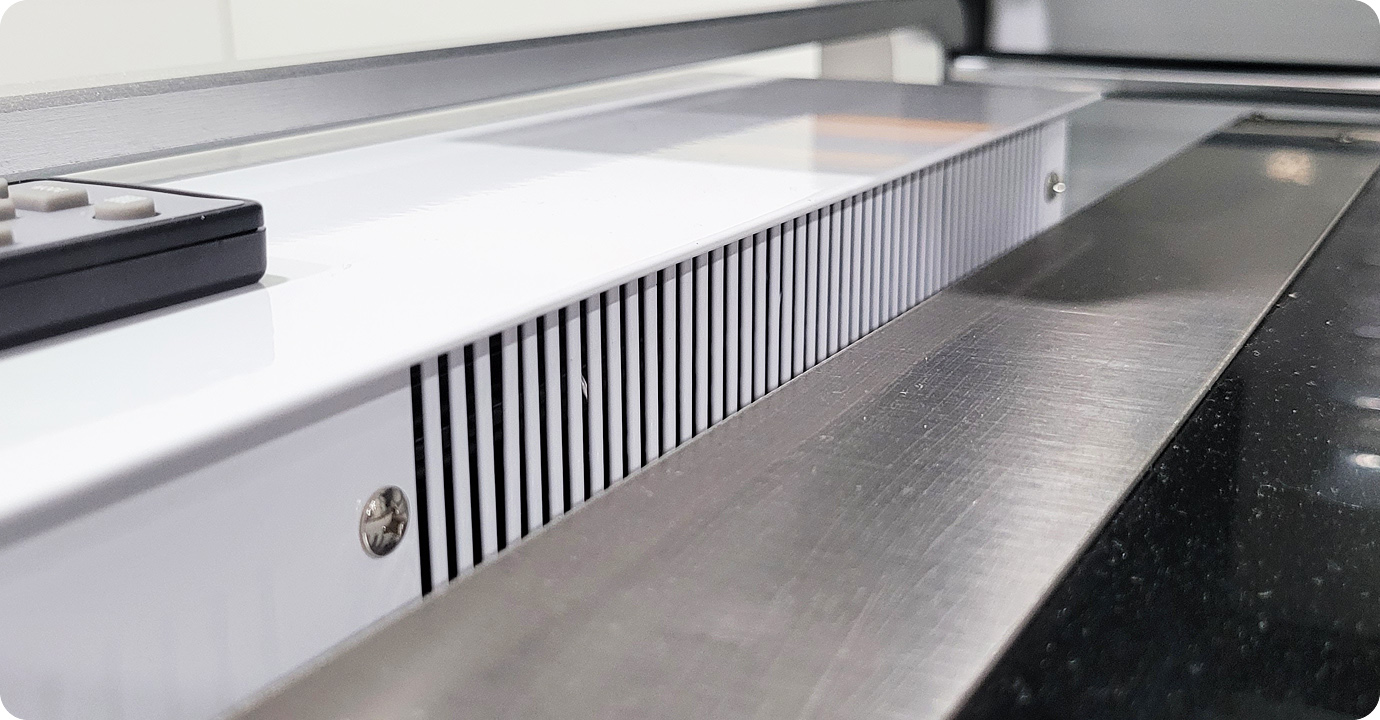

PCB가 두꺼워 열이 제대로 떨어지지 않을 때
강한 풍량으로 PCB를 식혀주는 초대형팬
PCB의 작업을 원활하게 하기 위해서 강력한 2개의 쿨링팬으로 PCB를 더욱 안전하게 도와줍니다



6개의 적외선 히터 ON/OFF 스위치 및
광학비전을 조절하는 미세조절노브
적외선히터 (초대형 적외선 히터 500mm X 500mm)을 히팅 할 수 있는 스위치

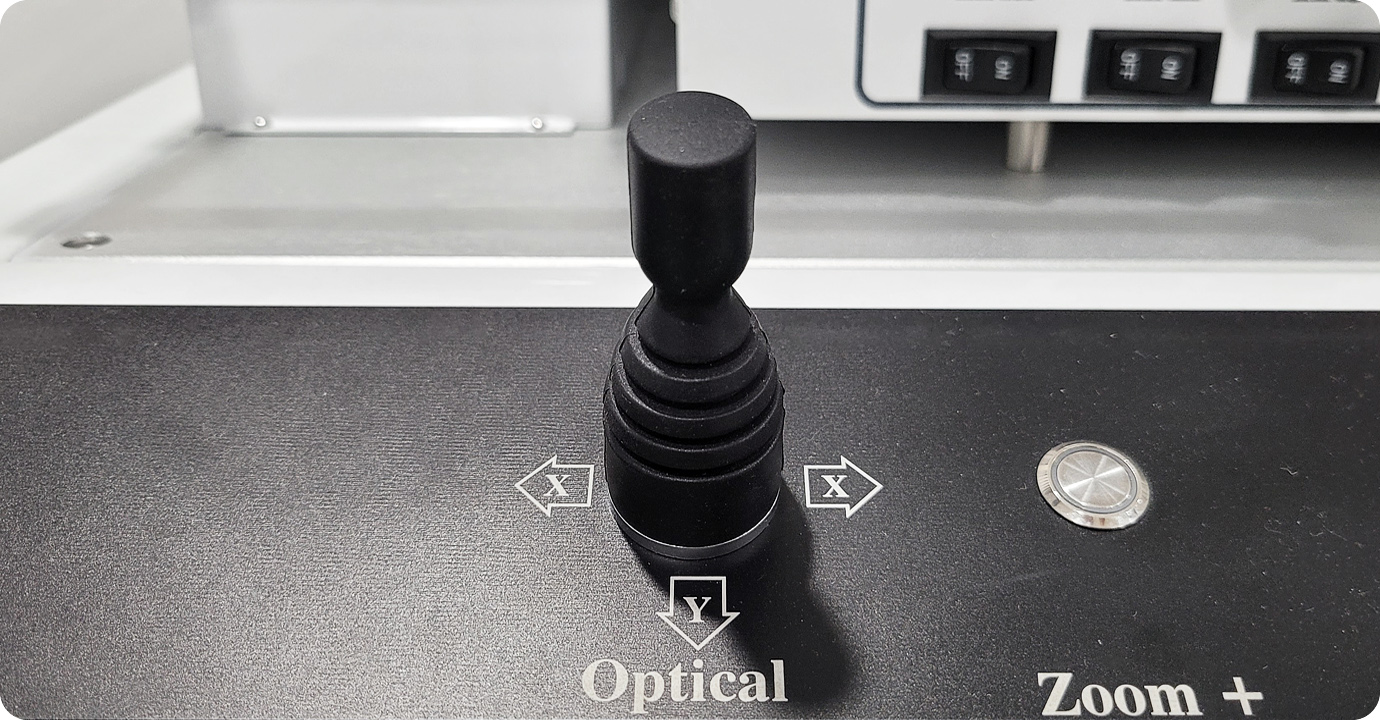

광학비전을 수동조작 할 수 있는 Optical 조이스틱
대부분은 자동으로 조작 되지만 수동으로 조작이 필요할 때 유용하게 사용하실 수 있습니다.

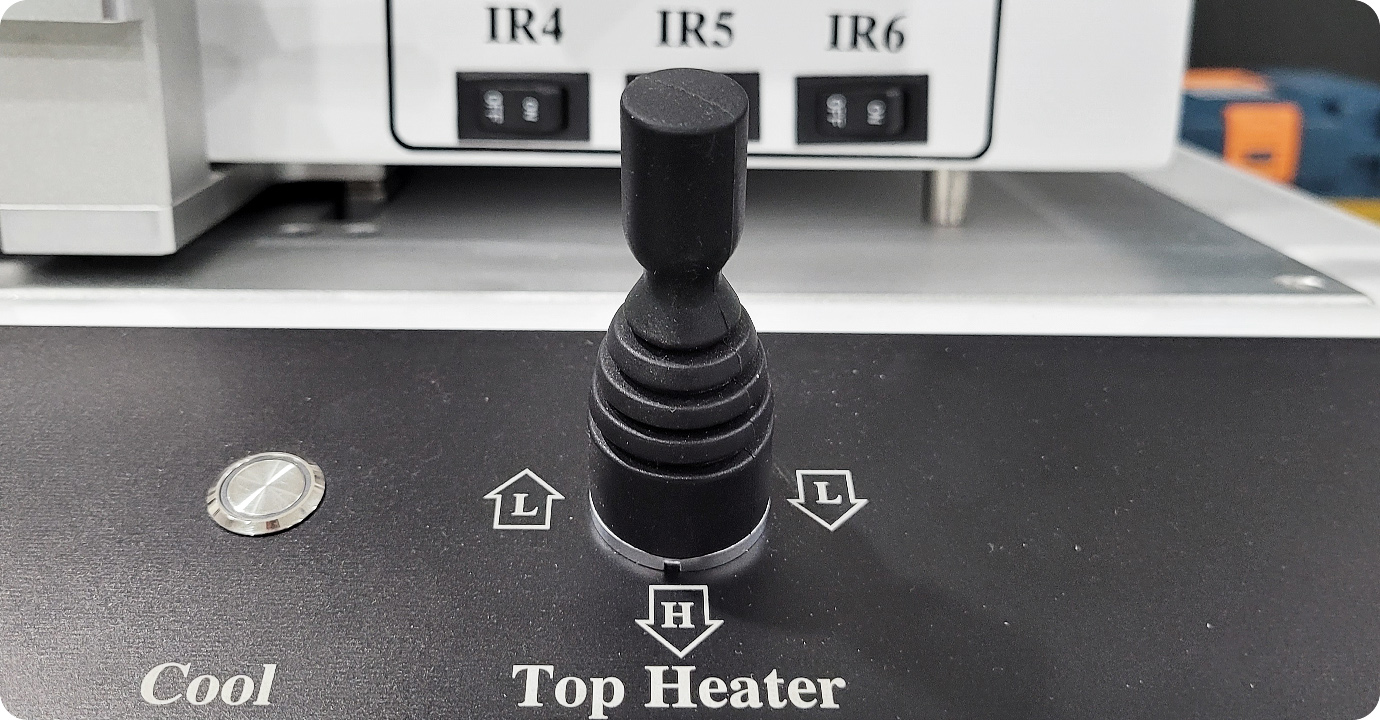

상부히터(Top Heater)를 내리거나 올릴때 (고속/저속/수동) 사용하는 조이스틱
수동작업이 필요한 시점에 사용하는 조이스틱으로 자동 작업시는 사용하지 않습니다.




항목 규격
PCB 거치가능 크기 700mm(X축) X 650mm(Y축)
PCB 가능작업 두께 0.1mm~10mm
작업가능 부품 크기 50mm이내 기본제공 별도사항 노즐주문생산가능
동적제어장치 7인치 터치식 제어PC
상부히터(Main heater) Hot air (1200W)
하부히터(Main heater) Hot air (1200W)
적외선히터(Sub heater) IR Tube(700W * 6EA) 4200W
장비크기 (W)1000 X (L)900 X (H)960
무게 110Kg
소비전력 히터사양 기준 6600W, 정격 220V 단상
기본제공노즐(상부) 14*14, 18*18, 22*22, 26*26, 30*30, 34*34, 38*38, 42*42, 46*46, 50*50
기본제공노즐(하부) 40*40, 50*50
기타부가기능 광학비전 외장카메라 자동부품제거 수동부품제거
질소(N2)적용 외부온도센서 화면캡처기능 키보드,마우스
주문생산가능 K type(3ea) 연결가능
