IoT 시설물 안전관리 모니터링 시스템

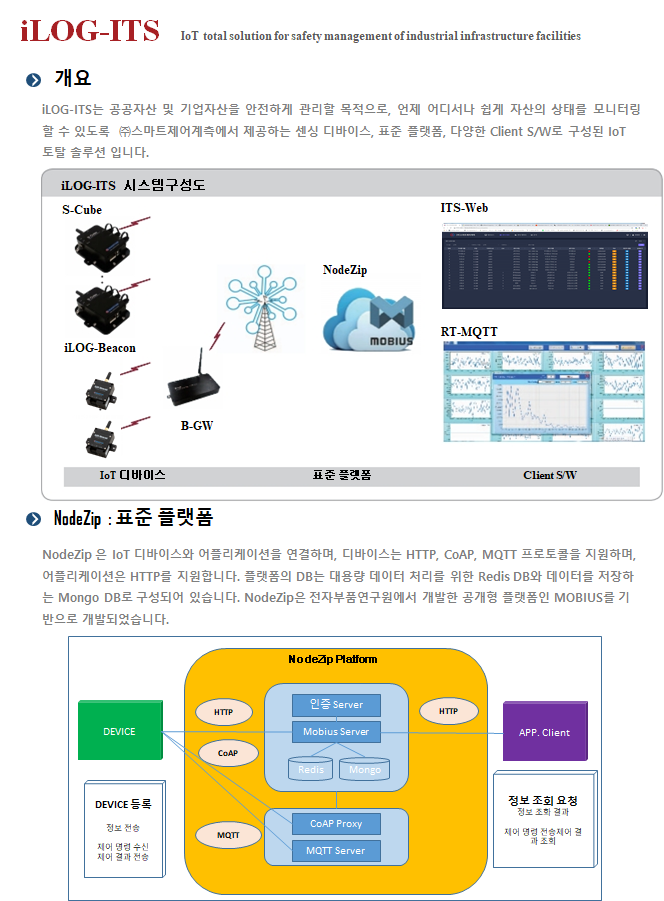

4차 산업혁명 시대를 맞이하여 IoT 기술의 출현은 건설현장 관리분야에 츤 영향을 미치고 있습니다 4차 산업시대 이전의 계측은 위험하고 복잡한 현장에 직접 방문한 뒤 계측된 데이터를 확인하고 직접 옮겨야 하는 번거로움이 있었습니다 하지만 고도화된 현대의 계측은 무선 디바이스를 통해 현장 투입 인력의 안정성과 편의성을 향상시키고 회사 자산을 안전하게 보호합니다 S-Cube는 가속도 센서를 이용해 진동을 측정하고 주파수 모데 형성 감쇄율의 분석을 통하여 교량의 내하력과 동특성을 파악합니다 비콘과 균열 센서를 결합하여 주기적으로 균열 데이터를 측정하고 이를 분석한 데이터를 통해 시설물의 안전성 파악에 도움을 줍니다 디트는 기울기 센서를 이용해 기울기 데이터를 측정하여 사면 및 건물의 기울어짐을 확인함으로써 붕괴와 같은 갑작스러운 사고예방에 도움을 줍니다 디바이스는 데이터를 원격으로 수신하고 이에 연동된 웹을 통해 언제 어디서나 간단하게 확인할 수 있습니다 플랫폼의 db에 있는 데이터들은 웹 기반 클라이언트 소프트웨어로 확인 및 저장 가능하고 실시간 데이터 획득이 필요한 경우 ITS 플랫폼에서 제공하는 MQTT 통신 프로토콜을 이용하여 확인이 가능합니다 주식회사 스마트제어계측에서는 자체적으로 디바이스 제작 기술을 가지고 있으며 제품에 대한 인증서 및 성적서 특허 등을 보유하고 있습니다 시설물에 부착된 디바이스로 부터 수신되는 데이터 정보를 실시간으로 계측 및 모니터링 할 수 있는 ITS 웹은 환경적 요인으로 인한 디바이스 장애 현황 및 계측한 데이터의 분석이 가능한 Mobius 기반 통한 플랫폼 서비스입니다 설치한 디바이스 및 관리하는 모든 주체를 한눈에 알아보기 쉽게 시각화한 대시보드와 구조물에 설치되는 디바이스를 프로젝트별로 분류한 프로젝트 페이지 누적된 데이터를 확인 및 현재 상태 체크 실시간으로 들어오는 데이터 값 확인이 가능한 디바이스 페이지 장애가 발생한 디바이스를 모아 현상 파악 및 조치를 하는 이벤트 페이지와 현장점검 인원들이 장애 현황을 쉽게 파악하고 현장점검 보고서 등록이 가능한 현장 점검 페이지로 구성되어 있습니다 고객은 설치된 디바이스의 데이터를 실시간 주기적으로 확인이 가능하며 해당 데이터를 별도의 처리 없이 빠른 분석을 통해 일의 업무 능력을 향상시켜 줍니다 관리자는 내부에서 ITS 웹을 통해 장애 확인 및 관리를 하게 되어 회사에 자산 관리 효율을 향상시킬 수 있으며 ITS 웹을 통해 모니터링 중 이벤트가 발생했을 때 관리자 및 사용자는 SMS 알람 서비스로 빠른 장애 확인이 가능합니다 또한 S큐브에 내장된 카메라를 통해 현장 상황을 확인 후 출동 전 현상 파악 및 준비에 큰 도움을 줍니다 이를 통해 이벤트 데이터 이전 이후 현장 비교가 가능하고 데이터 분석 및 보고서를 제공함으로써 클라이언트는 빠른 후속 조치를 진행할 수 있습니다 현장 출동 시에는 각각 장비에 부착된 QR을 찍으면 사용자별로 구분하여 시스템에 자동로그인 되며 해당 장비의 정보를 불러올 수 있습니다 스마트제어계측은 its 통합 솔루션 뿐만 아니라 디지털 트윈 시스템인 스마트 DT를 개발하였습니다 이는 가속도 센서 데이터로부터 추출한 동적 특성을 최적화 하고 디지털 공간의 물리적 모델을 생성하여 교량의 내하율의 평가 응력 분석 받침 장치 성능 평가에 활용할 수 있습니다 또한 스마트DT를 신선한 플랫폼으로 활용하기 위해 VR AR 기술 및 커넥티드 디지털 트윈 시스템을 지속적으로 개발하고 있습니다 스마트제어계측은 앞으로도 건설현장 관리분야에 기여할 수 있는 기술 개발을 위해 최선을 다하겠습니다
